CXV/AWA/FRT – 0,6/1KV & CXV/SWA/FRT – 0,6/1KV CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE GIÁP SỢI KIM LOẠI, VỎ FR-PVC

CXV/AWA/FRT – 0,6/1KV & CXV/SWA/FRT – 0,6/1KV

CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE GIÁP SỢI KIM LOẠI, VỎ FR-PVC

TỔNG QUAN

Cáp chậm cháy CXV/AWA (SWA)/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

•TCVN 5935-1 / IEC 60502-1
•TCVN 6612 / IEC 60228
IEC 60332-1,3
•BS 4066-1,3

NHẬN BIẾT LÕI

•Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Băng màu đỏ – vàng – xanh dương –
không băng màu.
• Hoặc theo yêu cầu khách hàng.

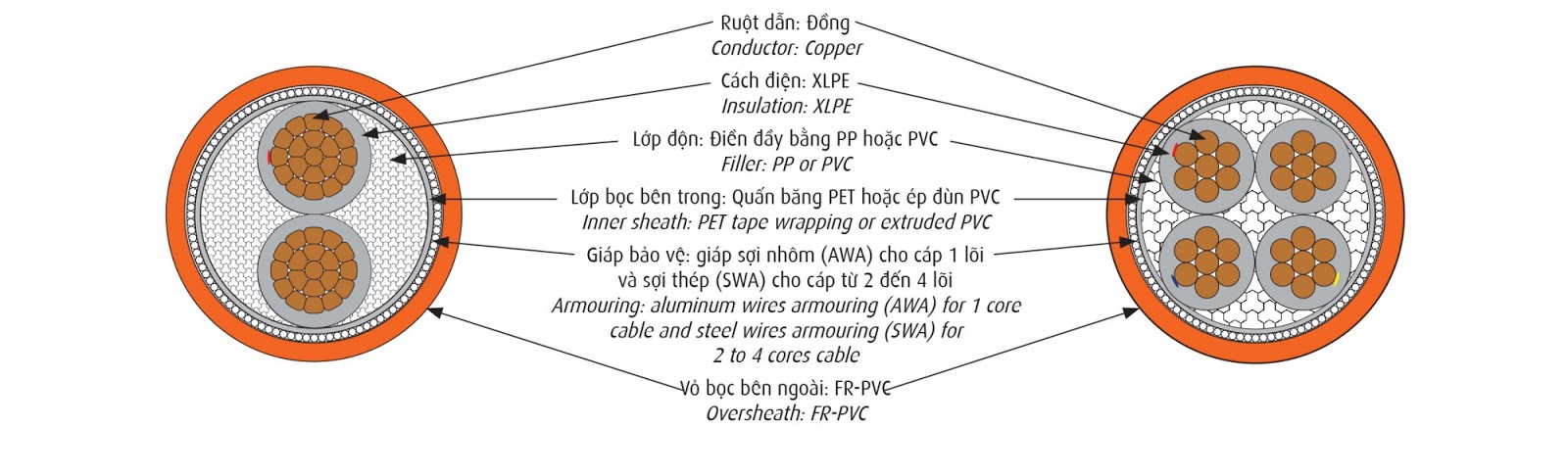

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

  • Rated voltage U0/U: 0,6/1 kV.
  • Test voltage: 3,5 kV (5 minutes) .
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 900C.
  • Maximum conductor temperature for normal operation is 900C.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 2500C.
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 2500C.
  • Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
  • The flame retardant cables have a significant reduced tendency to propagate fire.
  • Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.
  • The cables must self-extinguish after removing the fire source.



5.1 – CÁP CXV/AWA/FRT – 1 LÕI                           CXV/AWA/FRT CABLE – 1 CORE.

Ruột dẫn – Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp

danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng(*)

Approx.

overall diameter

Khối lượng cáp gần đúng(*)

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết cấu

Structure

Đường kính

ruột dẫn

gần đúng(*)

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 0C

Max. DC

resistance

at 20 0C

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

50

CC

8,00

0,387

1,0

1,25

1,5

17,4

686

70

CC

9,70

0,268

1,1

1,25

1,5

19,3

924

95

CC

11,30

0,193

1,1

1,25

1,6

21,1

1183

120

CC

12,70

0,153

1,2

1,6

1,7

23,6

1497

150

CC

14,13

0,124

1,4

1,6

1,7

25,4

1794

185

CC

15,70

0,0991

1,6

1,6

1,8

27,5

2175

240

CC

18,03

0,0754

1,7

1,6

1,9

30,3

2768

300

CC

20,40

0,0601

1,8

1,6

1,9

32,8

3430

400

CC

23,20

0,0470

2,0

2,0

2,1

37,6

4470

500

CC

26,20

0,0366

2,2

2,0

2,2

41,2

5566

630

CC

30,20

0,0283

2,4

2,0

2,3

46,1

7213

– CC    :  Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.



5.2 – CÁP CXV/SWA/FRT – 2 ĐẾN 4 LÕI.    CXV/SWA/FRT CABLE – 2 TO 4 CORES.

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng(*)

Approx. overall diameter

Khối lượng cáp

gần đúng(*)

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Điện trở DC tối đa ở 20 0C

Max. DC resistance

at 20 0C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,7

0,8

0,8

0,8

1,8

1,8

1,8

14,2

14,6

15,4

356

385

427

2,5

7/0,67

2,01

7,41

0,7

0,8

0,8

0,8

1,8

1,8

1,8

15,1

15,6

16,5

409

447

506

4

7/0,85

2,55

4,61

0,7

0,8

0,8

0,8

1,8

1,8

1,8

16,1

16,8

17,8

482

537

614

6

7/1,04

3,12

3,08

0,7

0,8

0,8

1,25

1,8

1,8

1,8

17,3

18,0

20,1

570

640

885

10

CC

3,75

1,83

0,7

1,25

1,25

1,25

1,8

1,8

1,8

18,6

19,5

20,8

716

840

987

16

CC

4,65

1,15

0,7

1,25

1,25

1,25

1,8

1,8

1,8

20,4

21,4

23,7

895

1069

1414

25

CC

5,80

0,727

0,9

1,6

1,6

1,6

1,8

1,8

1,8

24,2

25,5

27,4

1330

1603

1933

35

CC

6,85

0,524

0,9

1,6

1,6

1,6

1,8

1,8

1,9

26,3

27,7

30,2

1600

1957

2390

50

CC

8,00

0,387

1,0

1,6

1,6

1,6

1,8

1,9

2,0

29,0

30,8

33,6

1962

2461

3034

70

CC

9,70

0,268

1,1

1,6

2,0

2,0

2,0

2,0

2,2

33,2

36,3

39,8

2581

3543

4397

95

CC

11,30

0,193

1,1

2,0

2,0

2,0

2,1

2,2

2,3

37,8

40,1

43,8

3486

4459

5532

120

CC

12,70

0,153

1,2

2,0

2,0

2,5

2,2

2,3

2,5

41,2

43,8

49,8

4156

5352

7167

150

CC

14,13

0,124

1,4

2,0

2,5

2,5

2,3

2,5

2,6

45,4

49,9

54,9

4952

6875

8593

185

CC

15,70

0,0991

1,6

2,5

2,5

2,5

2,5

2,6

2,8

51,1

54,7

60,0

6385

8233

10312

240

CC

18,03

0,0754

1,7

2,5

2,5

2,5

2,7

2,8

3,0

56,9

60,9

67,3

7927

10332

13025

300

CC

20,40

0,0601

1,8

2,5

2,5

2,5

2,8

3,0

3,2

62,6

67,2

73,8

9630

12664

15988

400

CC

23,20

0,0470

2,0

2,5

2,5

3,15

3,1

3,2

3,5

70,0

74,5

84,2

11924

15725

21064

– CC    :  Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.



5.3 – CÁP CXV/SWA/FRT – 3 PHA + 1 TRUNG TÍNH.       CXV/SWA/FRT CABLE – 3 PHASE + 1 NEUTRAL CORES.

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Đường kính

sợi

giáp

danh

nghĩa

Nominal diameter of

armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng

(*)

Approx.

overall diameter

Khối lượng cáp

gần đúng

(*)

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 0C

Max. DC resistance

at 200C

Tiết

diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 0C

Max. DC resistance

at 20 0C

mm2

mm2

N0/mm

mm

mm

Ω/km

mm2

N0/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3×4 + 1×2,5

4

7/0,85

2,55

0,7

4,61

2,5

7/0,67

2,01

0,7

7,41

0,8

1,8

17,5

583

3×6 + 1×4

6

7/1,04

3,12

0,7

3,08

4

7/0,85

2,55

0,7

4,61

1,25

1,8

19,7

846

3×10 + 1×6

10

CC

3,75

0,7

1,83

6

7/1,04

3,12

0,7

3,08

1,25

1,8

21,2

1039

3×16 + 1×10

16

CC

4,65

0,7

1,15

10

CC

3,75

0,7

1,83

1,25

1,8

22,4

1202

3×25 + 1×16

25

CC

5,80

0,9

0,727

16

CC

4,65

0,7

1,15

1,6

1,8

26,5

1798

3×35 + 1×16

35

CC

6,85

0,9

0,524

16

CC

4,65

0,7

1,15

1,6

1,8

28,4

2145

3×35 + 1×25

35

CC

6,85

0,9

0,524

25

CC

5,80

0,9

0,727

1,6

1,8

29,3

2265

3×50 + 1×25

50

CC

8,00

1,0

0,387

25

CC

5,80

0,9

0,727

1,6

1,9

32,0

2745

3×50 + 1×35

50

CC

8,00

1,0

0,387

35

CC

6,85

0,9

0,524

1,6

2,0

32,8

2871

3×70 + 1×35

70

CC

9,70

1,1

0,268

35

CC

6,85

0,9

0,524

2,0

2,1

37,6

3945

3×70 + 1×50

70

CC

9,70

1,1

0,268

50

CC

8,00

1,0

0,387

2,0

2,1

38,4

4104

3×95 + 1×50

95

CC

11,30

1,1

0,193

50

CC

8,00

1,0

0,387

2,0

2,2

41,5

4966

3×95 + 1×70

95

CC

11,30

1,1

0,193

70

CC

9,70

1,1

0,268

2,0

2,3

42,8

5264

3×120 + 1×70

120

CC

12,70

1,2

0,153

70

CC

9,70

1,1

0,268

2,0

2,4

46,3

6128

3×120 + 1×95

120

CC

12,70

1,2

0,153

95

CC

11,30

1,1

0,193

2,5

2,4

48,3

6817

3×150 + 1×70

150

CC

14,13

1,4

0,124

70

CC

9,70

1,1

0,268

2,5

2,5

51,2

7609

3×150 + 1×95

150

CC

14,13

1,4

0,124

95

CC

11,30

1,1

0,193

2,5

2,5

52,2

7898

3×185 + 1×95

185

CC

15,70

1,6

0,0991

95

CC

11,30

1,1

0,193

2,5

2,7

56,5

9218

3×185 + 1×120

185

CC

15,70

1,6

0,0991

120

CC

12,70

1,2

0,153

2,5

2,7

57,5

9513

3×240 + 1×120

240

CC

18,03

1,7

0,0754

120

CC

12,70

1,2

0,153

2,5

2,9

62,9

11546

3×240 + 1×150

240

CC

18,03

1,7

0,0754

150

CC

14,13

1,4

0,124

2,5

2,9

64,0

11925

3×240 + 1×185

240

CC

18,03

1,7

0,0754

185

CC

15,70

1,6

0,0991

2,5

2,9

65,1

12331

3×300 + 1×150

300

CC

20,40

1,8

0,0601

150

CC

14,13

1,4

0,124

2,5

3,0

69,2

14117

3×300 + 1×185

300

CC

20,40

1,8

0,0601

185

CC

15,70

1,6

0,0991

2,5

3,1

70,6

14597

3×400 + 1×185

400

CC

23,20

2,0

0,047

185

CC

15,70

1,6

0,0991

3,15

3,3

78,4

18461

3×400 + 1×240

400

CC

23,20

2,0

0,047

240

CC

18,03

1,7

0,0754

3,15

3,4

80,6

19275

– CC    :  Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements

https://dienhathe.com


Điện Hạ Thế


Hotline: 0907 764 966 (Zalo) - Ms Nhung

email: info@dienhathe.com

Website: www.dienhathe.org

Điện Hạ Thế.com phân phối các sản phẩm thiết bị Điện Công Nghiệp, Biến Tần, Khởi Động Mềm,Phụ kiện tủ điện, dây cáp điện, ATS-Bộ Chuyển Nguồn Tự Động,Điện Dân Dụng,Tụ Bù, cuộn kháng, bộ điều khiển và các loại thiết bị tự động.:

Download Catalog sản phẩm, bảng giá thiết bị Điện Công Nghiệp tại : http://dienhathe.info

Related Posts:

bang_gia_cadivi_2020

DÂY NHÔM TRẦN XOẮN – A DÂY NHÔM TRẦN XOẮN – A

DÂY NHÔM TRẦN XOẮN – A DÂY NHÔM TRẦN XOẮN...

HƯỚNG DẪN CÁCH CHỌN TIẾT DIỆN DÂY ĐIỆN

Tiết diện dây dẫn được tính toán dựa vào dòng...

bang_gia_cadivi_2020

LANDSCAPE CABLE Copper conductor pvc jacketed

TỔNG QUAN Giới thiệu ·      Công dụng:  Lắp đặt trực tiếp...
