Khi nào nên dùng Ốc Siết Cáp Nhựa PG16?
Ở các tủ điện có cáp đường kính lớn, việc cố định cáp tại điểm vào tủ không chỉ để gọn mà còn để bảo vệ vỏ cáp khi vận hành lâu dài. PG16 được sử dụng khi cáp đã vượt dải của PG13.5, thường gặp ở cáp nguồn nhỏ, cáp điều khiển cỡ lớn hoặc dây cấp cho thiết bị ngoại vi công suất cao hơn.
Thực tế hiện trường cho thấy, nếu dùng ốc siết nhỏ hơn cho cáp lớn, gioăng không ôm hết vỏ cáp, cáp dễ xê dịch khi rung. PG16 giải quyết trực tiếp vấn đề này.
Kết cấu PG16 và khả năng bảo vệ vỏ cáp

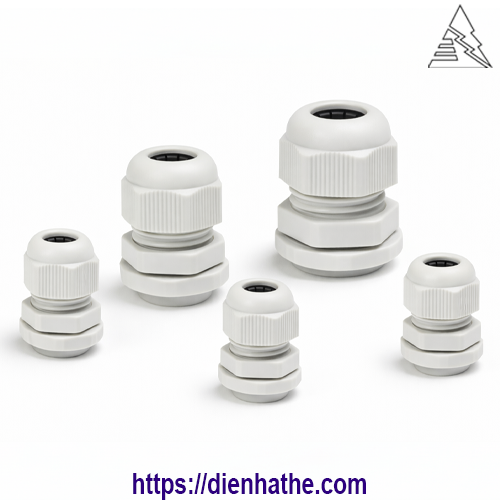

Ốc siết cáp nhựa PG16 gồm thân ren, đai siết và gioăng cao su đàn hồi. Khi siết đúng lực, gioăng ép đều quanh vỏ cáp, tạo điểm neo cơ khí và hạn chế rung lắc tại vị trí vào tủ.
Trong phân loại đầu cos và phụ kiện quản lý cáp, ốc siết không dẫn điện nhưng ảnh hưởng trực tiếp đến độ bền vỏ cáp. Với cáp lớn, PG16 giúp tránh tình trạng dập vỏ hoặc cọ cạnh kim loại của tủ.
So sánh PG16 với PG13.5 và PG21
Khi tra bảng chọn đầu cos và phụ kiện đi kèm, PG16 thường được đặt giữa hai size:
-
PG13.5: cho cáp lớn vừa
-
PG16: cho cáp lớn, vỏ dày
-
PG21: cho cáp rất lớn
Chọn đúng PG16 giúp lực siết đủ mạnh mà không cần lên size quá lớn gây khó lắp.
Lưu ý thi công thực tế với Ốc Siết Cáp Nhựa PG16
Khi lắp PG16, cần chú ý:
-
Khoan lỗ đúng chuẩn ren PG16
-
Không siết quá tay gây dập hoặc rách vỏ cáp
-
Đặt gioăng đúng vị trí trước khi siết
-
Sau lắp, kéo kiểm tra nhẹ để đánh giá độ giữ
Thi công đúng giúp cáp ổn định khi tủ rung hoặc khi đóng mở cửa tủ thường xuyên.
Góc nhìn vận hành và nghiệm thu
Trong nghiệm thu tủ điện, các điểm vào cáp lớn thường bị kiểm tra kỹ về khả năng bảo vệ vỏ và độ chắc. Việc sử dụng PG16 giúp điểm vào cáp gọn, có gioăng che chắn và dễ quan sát, giảm nguy cơ bị đánh giá lỗi thi công.
Ở góc độ Ứng Dụng Đầu Cos và phụ kiện tủ điện, PG16 thường đi kèm cáp nguồn nhỏ và cáp điều khiển lớn trong tủ điện công nghiệp.
Ứng dụng phổ biến của Ốc Siết Cáp Nhựa PG16
-
Cáp nguồn nhỏ đi vào tủ điện
-
Cáp điều khiển cỡ lớn, vỏ dày
-
Hộp nối điện công nghiệp
-
Tủ điện điều khiển và tủ phụ
Trong thực tế chọn đầu cos và phụ kiện quản lý cáp, PG16 là size phổ biến cho nhóm cáp lớn, dùng nhiều trong tủ điện công nghiệp.
FAQ – CÂU HỎI THƯỜNG GẶP
1. PG16 dùng cho cáp đường kính bao nhiêu?
Khoảng 10–14 mm, tùy loại cáp và độ dày vỏ.
2. Ốc siết PG16 có chống nước không?
Có khả năng chống bụi và ẩm cơ bản nhờ gioăng siết.
3. Có dùng PG16 cho cáp nhỏ được không?
Không khuyến nghị; nên dùng PG13.5 hoặc PG11 để siết chắc hơn.
4. PG16 dùng cho tủ điện ngoài trời được không?
Dùng được mức cơ bản; ngoài trời nên chọn loại gioăng tốt hoặc cấp bảo vệ cao hơn.
5. PG16 khác gì so với PG21?
Khác ở dải đường kính cáp; PG21 dùng cho cáp lớn hơn PG16.
LIÊN HỆ
Trường hợp cần tư vấn chọn ốc siết cáp nhựa PG đúng size theo đường kính cáp, hoặc báo giá số lượng cho tủ điện và công trình, vui lòng liên hệ:
Ms Nhung – 0907 764 966 (Mobile/Zalo)
Thiết Bị Điện Công Nghiệp: https://dienhathe.com
Download Bảng Giá Ốc Siết Cáp Nhựa PG
Thông Số Kỹ Thuật Cơ Bản của Ốc Siết Cáp Nhựa PG

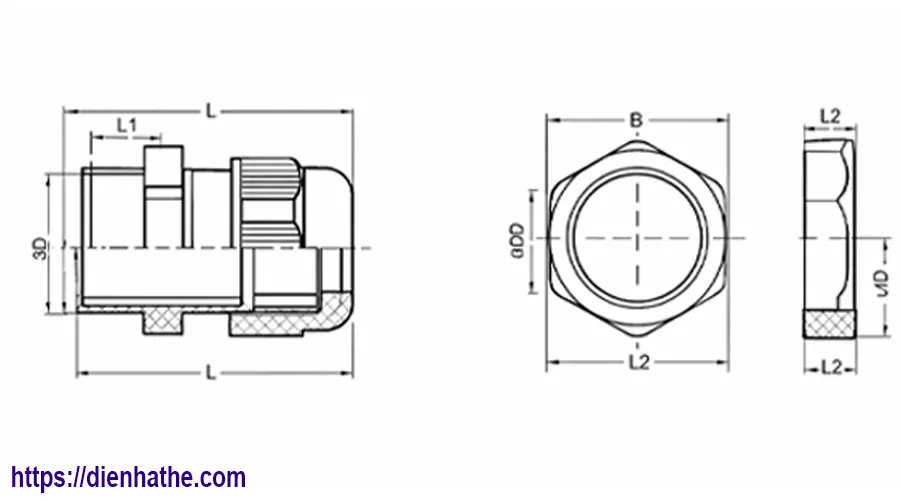

Bảng quy cách ốc siết cáp nhựa PG
| PG Size | D (mm) | B (mm) | D2 (mm) | L (mm) | L1 (mm) | L2 (mm) | |
|---|---|---|---|---|---|---|---|
| PG7 | 12.4 | 17.6 | 19.5 | 30.3 | 8 | 4.6 | |
| PG9 | 15.2 | 21.9 | 23.7 | 32.6 | 8 | 4.6 | |
| PG11 | 18.2 | 23.73 | 26.1 | 34.4 | 8 | 5 | |
| PG13.5 | 20 | 26.8 | 29.4 | 36.4 | 9 | 5 | |
| PG16 | 22.2 | 28.8 | 31.9 | 37.5 | 10 | 5.3 | |
| PG19 | 23.9 | 28.9 | 31.9 | 40 | 10 | 5.3 | |
| PG21 | 28.2 | 35.7 | 38.9 | 44.6 | 10 | 5.6 | |
| PG29 | 36.5 | 46 | 50.5 | 50.7 | 13 | 7 | |
| PG36 | 46.7 | 58.7 | 64 | 58.4 | 13.7 | 7.4 | |
| PG42 | 53.6 | 63.9 | 69.8 | 61.9 | 14 | 7.4 | |
| PG48 | 58.5 | 70.3 | 77.8 | 62.8 | 13.6 | 7.4 | |
| PG63 | 70.6 | 82.3 | 91.5 | 84.5 | 28.5 | 8.9 |
