Dây nhôm được sử dụng khá nhiều trong hệ thống cấp nguồn do trọng lượng nhẹ và giá thành thấp hơn đồng. Tuy nhiên, nhược điểm lớn nhất của nhôm là dễ oxy hóa bề mặt và giãn nở nhiệt cao, nếu xử lý không đúng kỹ thuật rất dễ phát sinh mối nối nóng, lỏng hoặc cháy cos. Bài này tổng hợp quy trình nối dây nhôm theo thực tế thi công tủ điện và tuyến cấp nguồn, tập trung vào việc giảm oxy hóa và đảm bảo tiếp xúc lâu dài. 1. Đặc điểm cần lưu ý khi ...

Dây điều khiển là gì? Dây điều khiển (control cable) là loại cáp điện dùng để truyền tín hiệu điều khiển, tín hiệu trạng thái hoặc tín hiệu đo lường giữa các thiết bị trong hệ thống điện và tự động hóa. Khác với dây động lực (cấp nguồn cho tải), dây điều khiển thường mang: Dòng nhỏ Điện áp thấp Tín hiệu logic hoặc analog Dây điều khiển xuất hiện ở hầu hết các vị trí: Từ PLC tới contactor, relay Từ cảm biến về tủ điều khiển Giữa HMI và bộ điều khiển Trong các mạch báo trạng ...

Tiết diện dây dẫn được tính toán dựa vào dòng điện (A) và công suất (W). Để đơn giản trong tính toán, cho phép lấy giá trị gần đúng như sau: Đối với dây ĐỒNG: Mật độ dòng điện TỐI ĐA cho phép J = 6A/mm², tương đương 1,3kW/mm² (Dòng chịu khi khởi động động cơ, hoặc làm việc trong thời gian tức thời). DÒNG ĐIỆN LÀM VIỆC (A) 2,5A/mm² Đối với dây NHÔM: Mật độ dòng điện tối đa cho phép J = 4,5 A/mm²., tương đương 1 kW/mm². DÒNG LÀM VIỆC (A) 1.5-2A/mm² Công thức tính cho điện ...

Tiêu chuẩn tính toán được dựa trên các cơ sở: - Nhiệt độ phát nóng cho phép của thanh cái đồng là 900C - Nhiệt độ môi trường của thanh cái là 400C - Các thanh cái cách nhau >=6.3mm (áp dụng cho trường hợp 2, 3 thanh cái) - International Copper Associations (Hiệp hội đồng Quốc tế) - Tiêu chuẩn IEC 60439-1 về độ dẫn điện theo diện tích và chu vi bề mặt TRÍCH DẪN: -Yêu cầu thiết kế: Khả năng mang dòng của một thanh cái thường được xác định bởi nhiệt độ tối đa mà thanh ...

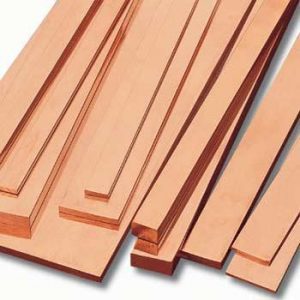

Kích thước chuẩn của thanh cái đồng (busbar) dùng để làm tủ điện Đồng cuộn thường dùng để dập các thanh cái có kích thước nhỏ dùng cho MCB, MCCB dưới 250A. Sử dụng đồng cuộn, chúng ta cần có máy duỗi thẳng thanh đồng trước khi gia công. Đồng cuộn thường có các kích thước sau (dày x rộng mm): DÀY (mm) RỘNG (mm) TIẾT DIỆN (mm2) 2 12 24 2 15 30 3 12 36 3 15 45 3 20 60 3 25 75 3 30 90 3 40 120 KÍCH THƯỚC ĐỒNG THANH CÁI DẠNG THANH Đồng thanh thường ...

Chọn dây, cáp điện, thanh cái theo tính toán Chọn dây, cáp điện, thanh cái theo kinh nghiệm Chọn dây, cáp điện, thanh cái theo các tiêu chuẩn Chọn dây điện, cáp điện, thanh cái theo các tiêu chuẩn thường được dùng rất nhiều. Tại sao vậy? Vì các tiêu chuẩn đó được đưa ra dựa vào tính toán kết hợp với kinh nghiệm. Việc chọn theo các tiêu chuẩn còn giúp cho việc thiết kế, thi công công trình hợp các tiêu chuẩn đã có sẵn. Theo tiêu chuẩn IEC 60439. Dòng điện và tiết diện dây dẫn đến ...

Đối với các tủ điện công nghiệp. Để mang tính an toàn cao và thẩm mỹ hiện nay chúng tôi đã và đang sử dụng thanh đồng (busbar) để thay thế dây điện cho 1 số khu vực trong tủ điện. Sau đây là cách hướng dẫn và chọn thanh đồng như sau KÍCH THƯỚC ĐỒNG Độ Dày X Bề Rộng X Chiều Dài DÒNG AMPER 6x80x4000mm 1000A 8x60x4000mm 1000A 10x50x4000mm 1000A 3x15x4000mm 100A 6x100x4000mm 1250A 8x80x4000mm 1250A 10x60x4000mm 1250A 3x20x4000mm 125A 3x25x4000mm 150A 5x15x4000mm 150A 8x100x4000mm 1600A 10x80x4000mm 1600A 3x30x4000mm 175A 4x20x4000mm 175A 4x30x4000mm 175A 10x100x4000mm 2000A 4x25x4000mm 200A ...

Một số mẫu dây điện dân dụng: Dây đôi Vcmd: 1 lớp vỏ bọc PVC/CU Dây đôi dẹp Oval VcmO: 2 lớp vỏ bọc PVC/PVC/CU Dây đơn CV: 1 lớp PVC/CU Dây cáp điện CVV: 2 lớp vỏ PVC/PVC/CU, loại này có 1 lõi, 2 lõi, 3 lõi hoặc 4 lõi Dây cáp điện CXV: 2 lớp vỏ PVC/CXV/CU, loại này có 1 lõi, 2 lõi, 3 lõi hoặc 4 lõi Dây Duplex xoắn đồng điện lực DU/CV: 2CxCV 1 lớp vỏ bọc PVC/CU Dây Cáp Điện Chống Cháy CXV/FR: PVC/XLPE/CU (Vỏ được làm bằng màu cam để mọi người ...
