Relay Nhiệt Siemens – Dòng 3RU, 3RB, Cách Chọn Và Download Bảng Giá Catalog Relay Nhiệt Siemens

Relay Nhiệt Siemens – Bảo Vệ Quá Tải Cho Động Cơ Nhưng Không Cắt Nguồn Trực Tiếp

Relay nhiệt Siemens là thiết bị bảo vệ quá tải cho động cơ, hoạt động dựa trên nguyên lý nhiệt. Khi dòng vượt quá giá trị cài đặt trong một khoảng thời gian, relay sẽ tác động để ngắt mạch điều khiển, làm contactor nhả ra. Điểm cần hiểu rõ: Relay nhiệt không cắt trực tiếp mạch động lực, Không bảo vệ ngắn mạch, Luôn đi kèm contactor. Trong hệ thống điện, relay nhiệt là lớp bảo vệ quan trọng để tránh cháy động cơ khi quá tải kéo dài.

---

Relay Nhiệt Siemens Hoạt Động:

• Dòng Đi Qua Phần Tử Nhiệt: Khi động cơ hoạt động: – Dòng chạy qua relay – Sinh nhiệt theo mức tải
• Khi Quá Tải Xảy Ra: – Nhiệt tăng lên – Thanh lưỡng kim bắt đầu biến dạng
• Relay Tác Động: – Ngắt tiếp điểm điều khiển – Contactor nhả → motor dừng
• Có Độ Trễ Bảo Vệ: Relay không tác động ngay: – Cho phép dòng khởi động đi qua – Tránh nhảy sai

Các Dòng Relay Nhiệt Siemens Phổ Biến Tại Việt Nam

• 3RU Series – Dòng Cơ Bản: – Dùng phổ biến – Gắn trực tiếp với contactor 3RT
• Đặc điểm: Điều chỉnh dòng bằng núm xoay, Dễ sử dụng
• 3RB Series – Relay Điện Tử: – Chính xác cao hơn – Có nhiều chức năng bảo vệ
• Đặc điểm: Có thể cài đặt nâng cao, Phù hợp hệ tự động hóa
• Các Dải Dòng Khác Nhau: – Mỗi model có dải chỉnh riêng – Phải tra catalog để chọn đúng

Dòng Relay Nhiệt Siemens 3RU (Phổ Biến Nhất)

3RU dùng cho contactor 3RT từ size nhỏ đến trung bình

Model Thường Gặp – 3RU2116 – 3RU2126 – 3RU2136 – 3RU2146 – 3RU2156 – 3RU2166

Đặc Điểm – Dạng nhiệt (bimetal) – Không cần nguồn cấp ngoài – Có bảo vệ mất pha – Dùng nhiều trong tủ điện công nghiệp phổ thông

Contactor Tương Ứng – Size S00 → S0 → S2 → S3 – Ghép trực tiếp với contactor: – 3RT201 → 3RT203 – 3RT204 → 3RT207 – 3RT104 → 3RT105

Dòng Relay Nhiệt Siemens 3RB (Dòng Điện Tử)

Với contactor size lớn (S6 trở lên), Siemens chuyển sang dùng 3RB thay vì 3RU

Model Thường Gặp – 3RB201 – 3RB202 – 3RB203 – 3RB205 – 3RB206

Đặc Điểm – Đo dòng bằng điện tử (chính xác hơn) – Có thể cài đặt nhiều thông số – Có truyền thông (tùy model) – Bảo vệ tốt hơn trong hệ thống yêu cầu cao

Contactor Tương Ứng – Dùng cho contactor lớn: – 3RT104 – 3RT105 – 3RT106

Relay Nhiệt ↔ Contactor Siemens

Nhóm Nhỏ (S00 – S0) – Contactor: 3RT2015, 3RT2025 – Relay: 3RU2116, 3RU2126

Nhóm Trung Bình (S0 – S2) – Contactor: 3RT2035, 3RT2045, 3RT2055 – Relay: 3RU2136, 3RU2146

Nhóm Lớn (S2 – S3) – Contactor: 3RT2065, 3RT2075 – Relay: 3RU2156, 3RU2166

Nhóm Tải Lớn (S6 trở lên) – Contactor: 3RT1044, 3RT1055, 3RT1065 – Relay: 3RB201, 3RB202, 3RB205

Quy Luật Ghép Relay Siemens

• 3RU Đi Với 3RT Nhỏ – Trung Bình: 3RU được thiết kế tối ưu để lắp trực tiếp lên contactor 3RT size S00 đến S3.
• 3RB Dùng Cho Tải Lớn: Với hệ công suất lớn, Siemens dùng relay điện tử 3RB để tăng độ chính xác và khả năng bảo vệ.
• Lắp Trực Tiếp Không Cần Đấu Nối Trung Gian: Relay được thiết kế cơ khí và điện để gắn trực tiếp với contactor, tiết kiệm không gian tủ điện.
• Chọn Theo Dòng Motor: Relay phải chọn theo dòng làm việc của motor, không chọn theo contactor.



Chọn Relay Nhiệt Siemens

Dựa Theo Dòng Motor (A): Thông số bắt buộc phải lấy từ nameplate.

• Ví dụ: Motor 11A → chọn relay dải khoảng 9–13A

Không Chọn Sát Mép:Dễ gây nhảy sai – Hoặc không bảo vệ đúng

Xem Class Bảo Vệ: – Class 10: phổ biến – Ảnh hưởng thời gian tác động. (Cần kiểm tra class cụ thể theo catalog Siemens)

---

Các bước Chọn Relay Nhiệt Siemens cơ bản

Bước 1: Lấy Dòng Motor: – Không dùng kW để suy ra

Bước 2: Chọn Dải Relay: – Bao phủ dòng đó

Bước 3: Kiểm Tra Tương Thích: – Phù hợp contactor 3RT

Bước 4: Cài Đặt Dòng: – Set đúng dòng định mức – Có thể giảm nhẹ nếu cần bảo vệ chặt

---

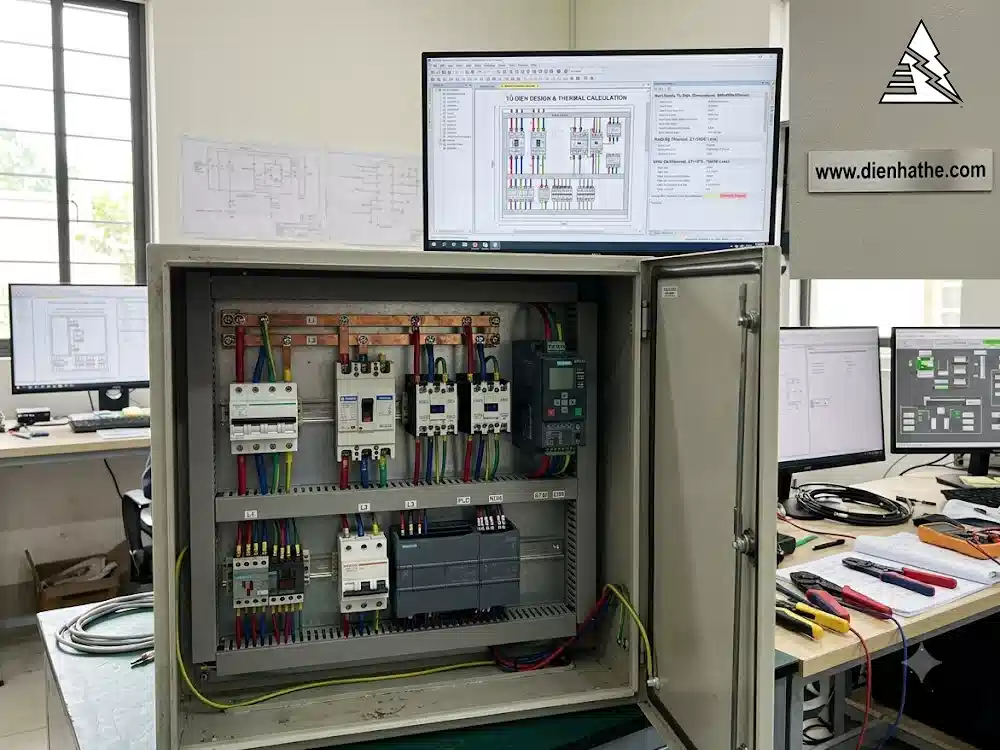

Công Cụ chọn Contactor và relay nhiệt

Có thể dùng Công Cụ chọn Contactor và relay nhiệt bên dưới để chọn nhanh các loại Contactor và relay nhiệt thông dụng

---

Ứng Dụng Relay Nhiệt Siemens

• Điều Khiển Động Cơ: – Khởi động trực tiếp – Sao – tam giác
• Hệ Bơm Và Quạt: – Bảo vệ khi kẹt tải – Tránh cháy motor
• Dây Chuyền Sản Xuất:- Bảo vệ vận hành liên tục

Relay nhiệt Siemens là thành phần bắt buộc nếu dùng contactor điều khiển motor.

Liên Hệ

Ms Nhung – 0907 764 966
https://dienhathe.com

Download Bảng Giá Và Catalog Relay Nhiệt Siemens

• Download bảng giá relay nhiệt Siemens giúp: So sánh giá theo model
• Download bảng giá catalog relay nhiệt Siemens hỗ trợ: Tra dải chỉnh chính xác, Xác định model phù hợp. Kiểm tra sơ đồ đấu nối, Catalog Siemens có bảng chọn nhanh theo dòng motor, nên dùng khi thiết kế.

Lưu Ý Khi Sử Dụng

• Không Dùng Thay MCCB: – Không bảo vệ ngắn mạch
• Không Dùng Độc Lập: – Phải đi cùng contactor
• Không Chỉnh Sai Dòng: – Sai setting → mất bảo vệ
• Không Reset Khi Chưa Xử Lý Lỗi: – Phải kiểm tra nguyên nhân trước

FAQ – Câu Hỏi Thường Gặp

Relay nhiệt Siemens có cắt trực tiếp nguồn không?

Không.

3RU và 3RB khác nhau gì?

3RB là relay điện tử, chính xác hơn.

Chọn relay theo kW được không?

Không, phải theo dòng (A).

Relay nhiệt có bảo vệ ngắn mạch không?

Không.

Lấy catalog relay nhiệt Siemens ở đâu?

Nên sử dụng tài liệu chính hãng để chọn đúng thiết bị.
