Sơ Đồ Khởi Động Sao Tam Giác – Chọn Contactor ABB Và LS
Sunday, November 15, 2026 Category: Truyền Động Công NghiệpKhởi động sao tam giác (Star-Delta Starter) là phương pháp khởi động động cơ không đồng bộ ba pha bằng cách giảm điện áp đặt lên từng cuộn dây trong giai đoạn khởi động. Mạch thường sử dụng ba contactor, một timer điều khiển chuyển đổi và thiết bị bảo vệ động cơ. Trong cấu hình này, contactor chính cấp nguồn cho động cơ, contactor sao tạo điểm nối sao khi khởi động và contactor tam giác chuyển cuộn dây sang chế độ làm việc bình thường. Các thiết bị contactor ABB và contactor LS đều có thể được sử dụng để xây dựng mạch điều khiển này khi lựa chọn đúng dòng sản phẩm và thông số định mức.
1. Điều kiện sử dụng phương pháp khởi động sao tam giác
Không phải động cơ ba pha nào cũng có thể sử dụng phương pháp khởi động sao tam giác. Động cơ cần đáp ứng các điều kiện sau:
- Có đủ sáu đầu dây cuộn stator: Các đầu dây U1, V1, W1, U2, V2, W2 phải được đưa ra hộp cực để thực hiện chuyển đổi đấu nối.
- Điện áp định mức đấu tam giác phù hợp với điện áp nguồn: Động cơ phải được thiết kế để vận hành ở chế độ tam giác tại điện áp lưới đang sử dụng.
- Tải có mô-men khởi động phù hợp: Do mô-men khởi động giảm đáng kể khi đấu sao, động cơ phải có khả năng tăng tốc với mô-men khởi động còn lại.
- Hệ thống điều khiển có liên động: Contactor sao và contactor tam giác phải được liên động để tránh đóng đồng thời.
Ví dụ, với nguồn điện ba pha 400V, động cơ có nhãn 400V Δ / 690V Y có thể vận hành tam giác ở nguồn 400V và sử dụng đấu sao trong giai đoạn khởi động.
Ngược lại, động cơ ghi 230V Δ / 400V Y không được chuyển sang đấu tam giác khi sử dụng nguồn 400V, vì điện áp đặt lên cuộn dây sẽ vượt quá điện áp định mức đấu tam giác.
2. Nguyên lý hoạt động của mạch khởi động sao tam giác
Mạch khởi động sao tam giác tự động chuyển đổi cách đấu cuộn dây động cơ từ sao sang tam giác sau một khoảng thời gian được thiết lập. Quá trình này thường được thực hiện bằng ba contactor và một timer.
2.1. Giai đoạn khởi động – đấu sao (Y)
Khi nhấn nút START, contactor chính và contactor sao được cấp điện. Các đầu dây cuối cuộn stator được nối chung để tạo thành điểm sao. Ở chế độ đấu sao:
- Điện áp trên mỗi cuộn dây bằng điện áp dây chia cho căn bậc hai của 3.
- Dòng khởi động phía nguồn giảm xuống xấp xỉ 1/3 so với khởi động trực tiếp ở chế độ tam giác trong điều kiện so sánh tương ứng.
- Mô-men khởi động cũng giảm xuống xấp xỉ 1/3 so với khởi động trực tiếp.
Việc giảm dòng khởi động giúp hạn chế sụt áp trên hệ thống cấp điện. Tuy nhiên, mô-men khởi động thấp cũng là hạn chế quan trọng của phương pháp này.
2.2. Giai đoạn chuyển đổi từ sao sang tam giác
Sau khoảng thời gian cài đặt, timer điều khiển ngắt contactor sao. Sau khi contactor sao đã nhả, mạch mới cho phép contactor tam giác đóng. Trong mạch chuyển đổi thông thường, cần có khoảng thời gian chuyển tiếp phù hợp để tránh tình trạng hai contactor sao và tam giác cùng đóng. Thời gian chuyển đổi phải được kiểm tra theo đặc tính động cơ, tải và bộ điều khiển sử dụng.
2.3. Giai đoạn vận hành – đấu tam giác (Δ)
Khi contactor tam giác đóng, các cuộn dây động cơ được chuyển sang chế độ đấu tam giác. Động cơ nhận điện áp định mức trên từng cuộn dây và tiếp tục vận hành theo chế độ thiết kế. Ở giai đoạn này, contactor chính và contactor tam giác duy trì trạng thái đóng, contactor sao đã nhả. Khi nhấn STOP hoặc hệ thống bảo vệ tác động, mạch điều khiển sẽ ngắt các contactor để dừng động cơ.
Mô Phong khởi động sao – tam giác
3. Các thiết bị trong sơ đồ khởi động sao tam giác
Một bộ khởi động sao tam giác cơ bản thường gồm các thiết bị sau:
| Thiết bị | Ký hiệu tham khảo | Chức năng |
|---|---|---|
| MCB hoặc MCCB | QF | Đóng cắt nguồn và bảo vệ ngắn mạch theo cấu hình thiết kế. |
| Contactor chính | K1 | Cấp nguồn cho động cơ. |
| Contactor sao | K2 | Nối chung ba đầu dây cuộn stator trong giai đoạn khởi động. |
| Contactor tam giác | K3 | Thực hiện đấu nối tam giác khi động cơ chuyển sang chế độ vận hành. |
| Relay nhiệt | FR | Bảo vệ quá tải động cơ theo cấu hình lắp đặt. |
| Timer | KT | Điều khiển thời gian khởi động và chuyển đổi sao – tam giác. |
| Nút nhấn START/STOP | SB | Điều khiển khởi động và dừng động cơ. |
Trong đó, ba contactor là nhóm thiết bị đóng cắt chính của mạch động lực. Việc lựa chọn đúng contactor, relay nhiệt và thiết bị bảo vệ giúp hệ thống hoạt động ổn định trong điều kiện tải thực tế.
4. Sơ đồ đấu dây mạch khởi động sao tam giác
4.1. Mạch động lực
Mạch động lực sử dụng ba contactor để thay đổi cách kết nối các đầu dây cuộn stator. Cấu trúc chức năng gồm:
- Nguồn điện ba pha đi qua thiết bị bảo vệ và contactor chính.
- Ba đầu U1, V1, W1 của động cơ được cấp nguồn qua mạch contactor chính.
- Contactor sao nối chung ba đầu U2, V2, W2 khi động cơ khởi động.
- Contactor tam giác thực hiện các kết nối chéo để tạo mạch tam giác khi động cơ vận hành.
- Relay nhiệt được bố trí theo sơ đồ thiết kế để bảo vệ quá tải động cơ.
Với cách ký hiệu đầu dây U1, V1, W1 và U2, V2, W2, một cấu hình đấu tam giác thường có các cặp kết nối U1–W2, V1–U2 và W1–V2. Tuy nhiên, phải đối chiếu sơ đồ đầu cực của nhà sản xuất động cơ và sơ đồ mạch thực tế trước khi đấu nối.

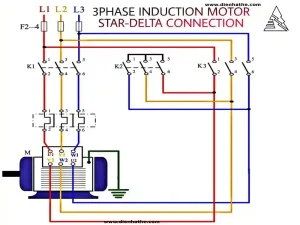

Sơ đồ mạch động lực tham khảo:

4.2. Mạch điều khiển
Mạch điều khiển thực hiện nhiệm vụ cấp điện cho cuộn hút contactor chính, contactor sao và contactor tam giác theo đúng trình tự. Trình tự điều khiển cơ bản:
- Nhấn START, contactor chính K1 và contactor sao K2 được cấp điện.
- Tiếp điểm phụ của contactor chính duy trì mạch tự giữ.
- Timer KT bắt đầu đếm thời gian.
- Khi hết thời gian cài đặt, tiếp điểm điều khiển contactor sao mở ra, K2 nhả.
- Sau khoảng chuyển tiếp, tiếp điểm điều khiển contactor tam giác đóng, K3 được cấp điện.
- Động cơ tiếp tục vận hành ở chế độ tam giác.
- Khi nhấn STOP hoặc bảo vệ quá tải tác động, mạch điều khiển ngắt các contactor.
Thời gian chuyển đổi và sơ đồ tiếp điểm timer phải căn cứ vào loại timer cụ thể. Không thể sử dụng chung sơ đồ chân hoặc số terminal cho tất cả các timer trên thị trường.
4.3. Liên động giữa contactor sao và contactor tam giác
Liên động giữa contactor sao và contactor tam giác là yêu cầu bắt buộc trong thiết kế mạch. Hai contactor này không được phép đóng đồng thời vì có thể tạo ra tình trạng ngắn mạch giữa các pha. Thông thường, mạch sử dụng kết hợp:
- Liên động điện: Dùng tiếp điểm phụ thường đóng của contactor sao mắc trong mạch cuộn hút contactor tam giác và ngược lại.
- Liên động cơ khí: Sử dụng bộ phụ kiện liên động cơ khí tương thích giữa hai contactor.
Liên động điện và cơ khí có chức năng bổ trợ nhau. Cần kiểm tra khả năng tương thích của bộ liên động với đúng dòng contactor được sử dụng.
5. Lựa chọn contactor ABB cho mạch sao tam giác
Contactor ABB có thể được sử dụng trong các tủ điện khởi động sao tam giác thông qua việc kết hợp ba contactor phù hợp với dòng động cơ và cấu hình mạch điều khiển. Một dòng sản phẩm tiêu biểu là ABB AF, thuộc nhóm contactor điều khiển động cơ và đóng cắt tải công nghiệp.
5.1. Contactor ABB AF
Dòng ABB AF có các phiên bản contactor ba cực với cuộn điều khiển AC/DC được điều khiển điện tử. Theo thông tin ABB, công nghệ AF hỗ trợ dải điện áp điều khiển rộng theo từng phiên bản cuộn hút, đồng thời giảm công suất tiêu thụ của cuộn dây. Một số đặc điểm cần quan tâm khi lựa chọn contactor ABB AF:
- Contactor ba cực phục vụ đóng cắt động cơ và tải công nghiệp.
- Có nhiều cấp dòng điện và công suất động cơ khác nhau.
- Cuộn điều khiển AC/DC tùy mã sản phẩm.
- Có các phiên bản tiếp điểm phụ và phụ kiện mở rộng.
- Thông số AC-3 thay đổi theo model và điện áp làm việc.
Ví dụ, trong tài liệu ABB AF, contactor AF09 có dòng định mức AC-3 là 9A tại 380–400V và mức công suất động cơ tương ứng được công bố là 4kW theo điều kiện catalogue. Đây là thông số tham khảo của model AF09, không phải thông số áp dụng cho toàn bộ dòng AF. Khi sử dụng contactor ABB trong mạch sao tam giác, cần xác định riêng yêu cầu định mức của contactor chính, contactor sao và contactor tam giác. Không chọn cả ba thiết bị theo cùng một dòng định mức nếu chưa có bảng phối hợp của nhà sản xuất.
6. Lựa chọn contactor LS cho mạch sao tam giác
Contactor LS là nhóm thiết bị đóng cắt được sử dụng trong các hệ thống điều khiển động cơ, tủ điện công nghiệp và dây chuyền sản xuất. Một dòng sản phẩm tiêu biểu là LS Metasol MC, có nhiều cấp dòng và phiên bản phụ kiện phục vụ các ứng dụng đóng cắt động cơ.
6.1. Contactor LS Metasol MC
Dòng LS Metasol MC có các phiên bản contactor ba cực, hỗ trợ kết hợp với relay nhiệt và phụ kiện điều khiển theo cấu hình sản phẩm. Một số đặc điểm được công bố trong tài liệu LS Electric:
- Contactor ba cực, tiếp điểm chính thường mở.
- Có phiên bản cuộn hút AC hoặc DC tùy model.
- Có thể kết hợp với relay nhiệt phù hợp.
- Có phụ kiện tiếp điểm phụ và phụ kiện lắp đặt.
- Thông số định mức AC-3 thay đổi theo model và điện áp làm việc.
Ví dụ, theo catalogue LS Metasol, model MC-50a có dòng AC-3 là 50A tại 380–440V; model MC-65a có dòng AC-3 là 65A tại cùng cấp điện áp. Đây là thông số catalogue của hai model cụ thể, không dùng để suy ra dòng định mức cho toàn bộ dòng Metasol MC.
Khi sử dụng contactor LS cho mạch sao tam giác, cần kiểm tra dòng định mức AC-3, điện áp cuộn hút, tiếp điểm phụ và khả năng kết hợp bộ liên động cơ khí giữa contactor sao và tam giác.
7. Cách chọn contactor ABB và LS cho khởi động sao tam giác
Việc lựa chọn contactor cho mạch sao tam giác cần dựa trên dòng điện động cơ, điện áp nguồn, sơ đồ đấu nối và vị trí lắp relay nhiệt. Không nên chỉ dựa vào công suất kW để chọn ba contactor.
7.1. Xác định dòng điện định mức động cơ
Thông tin ưu tiên là dòng điện định mức ghi trên nhãn động cơ tại điện áp và kiểu đấu dây sử dụng. Nếu chưa có dòng định mức, có thể tính toán sơ bộ theo công thức động cơ ba pha khi biết công suất đầu ra, điện áp, hệ số công suất và hiệu suất:
I = P / (√3 × U × cosφ × η)
Trong đó P là công suất cơ đầu ra của động cơ, U là điện áp dây, cosφ là hệ số công suất và η là hiệu suất.
7.2. Chọn contactor chính, sao và tam giác
Ba contactor trong mạch sao tam giác có nhiệm vụ đóng cắt khác nhau. Dòng điện đi qua mỗi contactor phụ thuộc vào vị trí thiết bị trong sơ đồ mạch động lực. Vì vậy, cần xác định rõ:
- Contactor chính được lắp trên đường dây nguồn hay trong nhánh cuộn dây.
- Contactor sao chịu dòng điện trong giai đoạn khởi động.
- Contactor tam giác chịu dòng điện trong chế độ vận hành tam giác.
- Điều kiện phối hợp giữa contactor, relay nhiệt và thiết bị bảo vệ ngắn mạch.
Thông số lựa chọn cần căn cứ vào bảng phối hợp khởi động sao tam giác của nhà sản xuất hoặc tính toán theo sơ đồ cụ thể. Không áp dụng một hệ số dòng điện duy nhất cho cả ba contactor trong mọi cấu hình.
7.3. Kiểm tra điện áp cuộn hút
Điện áp cuộn hút contactor phải phù hợp với điện áp mạch điều khiển. Ví dụ, cần phân biệt cuộn hút 24VDC, 110VAC, 220VAC hoặc các cấp điện áp khác theo đúng mã sản phẩm. Đối với contactor ABB AF và LS Metasol MC, cần đọc đầy đủ ký hiệu model để xác định điện áp cuộn hút. Không chỉ dựa vào hình dáng hoặc dòng điện định mức của contactor để đặt hàng.
7.4. Chọn relay nhiệt và thiết bị bảo vệ
Relay nhiệt phải phù hợp với dòng định mức động cơ và vị trí lắp đặt trong mạch. Nếu relay nhiệt được đặt trong nhánh cuộn dây, cách xác định dòng cài đặt sẽ khác với trường hợp relay được đặt trên đường dây chính. Thiết bị bảo vệ ngắn mạch như MCB hoặc MCCB cũng cần được lựa chọn và phối hợp phù hợp với động cơ, contactor và relay nhiệt. Relay nhiệt không thay thế chức năng bảo vệ ngắn mạch.
Tiện Ích chọn nhanh thiết bị cho động cơ và hệ thống điện
8. Ưu điểm và hạn chế của khởi động sao tam giác
8.1. Ưu điểm
- Giảm dòng khởi động so với khởi động trực tiếp trong điều kiện so sánh tương ứng.
- Giảm mức sụt áp trên hệ thống cấp điện trong giai đoạn khởi động.
- Cấu trúc mạch tương đối đơn giản, sử dụng các thiết bị đóng cắt phổ biến.
- Chi phí đầu tư thường thấp hơn một số giải pháp khởi động điện tử có cùng yêu cầu ứng dụng.
8.2. Hạn chế
- Mô-men khởi động giảm xuống khoảng 1/3 so với khởi động trực tiếp.
- Không phù hợp với tải cần mô-men khởi động lớn.
- Quá trình chuyển đổi từ sao sang tam giác có thể tạo ra xung dòng và biến động mô-men.
- Không điều chỉnh được tốc độ động cơ trong quá trình vận hành.
- Cần động cơ có đủ sáu đầu dây và điện áp đấu tam giác phù hợp với nguồn.
9. Khi nào nên sử dụng biến tần thay cho khởi động sao tam giác?
Khởi động sao tam giác chỉ giảm điện áp đặt lên cuộn dây trong giai đoạn khởi động. Sau khi chuyển sang tam giác, động cơ vận hành theo chế độ điện áp và tần số của nguồn cấp. Trong khi đó, biến tần điều khiển điện áp và tần số cấp cho động cơ, cho phép điều chỉnh tốc độ và xây dựng quá trình tăng tốc, giảm tốc theo yêu cầu ứng dụng.
Nên xem xét sử dụng biến tần khi hệ thống có các yêu cầu:
- Cần điều chỉnh tốc độ động cơ theo tải.
- Cần kiểm soát thời gian tăng tốc và giảm tốc.
- Cần hạn chế biến động cơ học trong quá trình khởi động và dừng.
- Ứng dụng bơm, quạt hoặc máy móc có nhu cầu thay đổi lưu lượng, áp suất hay tốc độ.
Không thể kết luận biến tần luôn tiết kiệm điện hơn khởi động sao tam giác. Hiệu quả năng lượng phụ thuộc vào đặc tính tải, chế độ vận hành và khả năng điều chỉnh tốc độ thực tế.
Tiện Ích Chọn nhanh biế tần và tra mã lỗi
10. Ứng dụng của mạch khởi động sao tam giác
Phương pháp khởi động sao tam giác thường được sử dụng cho các động cơ ba pha có đặc tính tải phù hợp, đặc biệt trong những ứng dụng không yêu cầu mô-men khởi động lớn.
- Máy bơm công nghiệp: Một số hệ thống bơm có điều kiện khởi động phù hợp.
- Quạt công nghiệp: Quạt thông gió, quạt hút và hệ thống cấp khí.
- Máy nén khí: Một số cấu hình máy nén có thể sử dụng phương pháp này khi điều kiện khởi động đáp ứng.
- Dây chuyền sản xuất: Động cơ truyền động có tải khởi động phù hợp với mô-men của chế độ sao.
Đối với máy bơm, máy nén và các tải có mô-men cản lớn khi khởi động, cần kiểm tra đặc tính tải thực tế trước khi lựa chọn phương pháp này.
Bảng Giá & Catalog Thiết Bị Điện Công Nghiệp và biến tần
11. Câu hỏi thường gặp về contactor ABB, LS và mạch sao tam giác
Mạch khởi động sao tam giác cần bao nhiêu contactor?
Mạch khởi động sao tam giác tự động thông thường sử dụng ba contactor: contactor chính, contactor sao và contactor tam giác. Ngoài ra còn có timer, relay nhiệt và thiết bị bảo vệ phù hợp.
Contactor ABB AF có sử dụng được cho mạch sao tam giác không?
Có thể sử dụng contactor ABB AF để xây dựng mạch sao tam giác nếu lựa chọn đúng model, dòng định mức AC-3, điện áp cuộn hút và phụ kiện liên động phù hợp với sơ đồ thiết kế.
Contactor LS Metasol MC có dùng cho khởi động sao tam giác không?
Contactor LS Metasol MC có thể được sử dụng trong mạch điều khiển động cơ sao tam giác khi các thông số định mức và phụ kiện đáp ứng yêu cầu của mạch. Cần kiểm tra đúng model và bảng phối hợp của nhà sản xuất.
Vì sao contactor sao và tam giác không được đóng cùng lúc?
Hai contactor này tạo ra hai trạng thái kết nối khác nhau của cuộn dây động cơ. Nếu cùng đóng, mạch có thể hình thành đường ngắn mạch giữa các pha. Vì vậy, cần có liên động điện và cơ khí phù hợp.
Động cơ 400V có phải lúc nào cũng khởi động sao tam giác được không?
Không. Cần kiểm tra nhãn động cơ, điện áp định mức đấu tam giác và số lượng đầu dây cuộn stator. Với nguồn 400V, động cơ có nhãn 400V Δ / 690V Y là một ví dụ phù hợp về điện áp đấu dây, nếu các điều kiện khác cũng đáp ứng.
