Cos Đồng Dài 1 Lỗ Và 2 Lỗ SCL1, SCL2 Là Gì?

Cos đồng dài là loại đầu cos có hình dáng tương tự cos SC nhưng phần ống nối dây được kéo dài hơn đáng kể. Sản phẩm gồm hai dạng chính là cos đồng dài 1 lỗ SCL1 và cos đồng dài 2 lỗ SCL2, khác nhau chủ yếu ở số lượng lỗ bắt vít trên phần đầu cos. Thiết kế phần ống dài phù hợp với những mối nối yêu cầu chiều dài vùng ép lớn hơn so với cos SC thông thường.

Cos đồng dài là gì?

Cos đồng dài là loại đầu cos bằng đồng có hình dáng cơ bản tương tự cos SC nhưng được thiết kế với phần ống nối dây dài hơn đáng kể. Phần đầu cos có dạng bản phẳng để bắt vít hoặc bu lông vào thanh cái, thiết bị điện hay điểm đấu nối. Trong danh mục sản phẩm, nhóm cos đồng dài gồm hai dạng chính: Đầu Cos Đồng Dài 1 Lỗ SCL1 và Đầu Cos Đồng Dài 2 Lỗ SCL2.

Điểm nhận biết rõ nhất của nhóm sản phẩm này là chiều dài phần thân dùng để đưa dây vào và ép dây. Nếu đặt cạnh cos SC có cùng nhóm tiết diện, phần ống của cos đồng dài được kéo dài hơn, tạo vùng kết nối dây dài hơn.

Cấu tạo của cos đồng dài

Về hình dáng, cos đồng dài vẫn giữ cấu trúc quen thuộc của một đầu cos ép cáp: phần ống nối dây ở phía sau và phần đầu bản cos ở phía trước.

Phần ống nối dây dài

Đây là đặc điểm tạo nên tên gọi của sản phẩm. Phần ống có chiều dài lớn hơn cos SC thông thường, là nơi đưa ruột dẫn của cáp đồng vào trước khi thực hiện quá trình ép. Chiều dài phần ống thay đổi theo từng kích thước sản phẩm. Với các mã dành cho cáp tiết diện lớn, phần thân cũng được thiết kế tương ứng với kích thước dây dẫn.

Phần đầu bắt vít

Phần đầu cos có dạng bản phẳng với lỗ bắt vít hoặc bu lông. Đây là khu vực tạo tiếp xúc điện và liên kết cơ khí giữa đầu cos với thanh cái hoặc đầu cực thiết bị. Chính số lượng lỗ trên phần bản đầu là yếu tố phân biệt hai dòng SCL1 và SCL2.

Cos đồng dài 1 lỗ SCL1

Đầu Cos Đồng Dài 1 Lỗ SCL1 là loại cos đồng dài có một lỗ bắt vít trên phần đầu bản cos. Phần ống nối dây được kéo dài hơn so với cos SC thông thường, trong khi phần đầu vẫn có cấu trúc bản cos với một vị trí bắt vít. Thiết kế này tạo ra sự kết hợp giữa vùng ép dây dài và đầu nối một lỗ, phù hợp với những điểm đấu nối sử dụng một vít hoặc bu lông để cố định cos.

Trong hình ảnh sản phẩm, SCL1 có thể nhận biết khá nhanh nhờ phần thân dài và một lỗ tròn ở phần đầu.

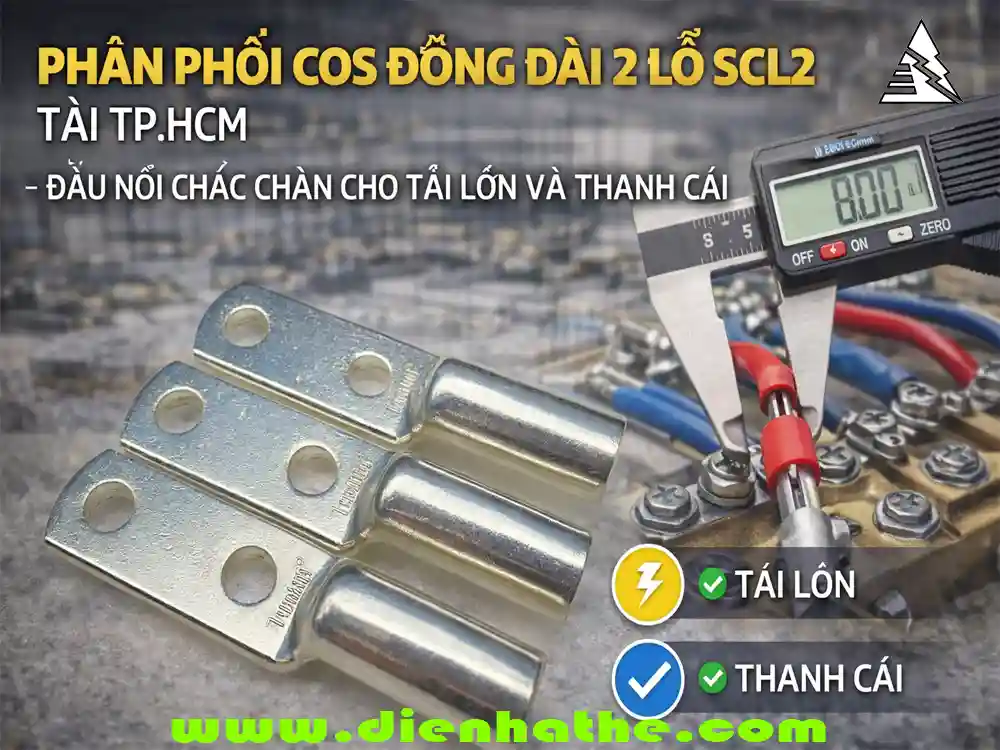

Cos đồng dài 2 lỗ SCL2

Đầu Cos Đồng Dài 2 Lỗ SCL2 có cấu trúc tương tự SCL1 nhưng phần bản đầu được thiết kế với hai lỗ bắt vít. Hai lỗ tạo ra hai vị trí cố định trên phần đầu cos. Cấu hình này phù hợp với những điểm đấu nối được thiết kế cho hai bu lông hoặc hai vị trí cố định.

So với SCL1, điểm khác biệt chính của SCL2 nằm ở cấu trúc phần đầu bắt vít, trong khi cả hai đều sử dụng phần ống nối dây dài hơn cos SC.

SCL1 và SCL2 khác nhau như thế nào?

Đặc điểm	SCL1	SCL2
Tên sản phẩm	Cos đồng dài 1 lỗ	Cos đồng dài 2 lỗ
Phần ống nối dây	Dạng dài	Dạng dài
Số lỗ bắt vít	1 lỗ	2 lỗ
Vật liệu	Đồng	Đồng
Đặc điểm nhận biết	Thân dài, đầu một lỗ	Thân dài, đầu hai lỗ

Như vậy, cách phân biệt SCL1 và SCL2 khá trực quan: SCL1 có một lỗ bắt vít, SCL2 có hai lỗ bắt vít. Cả hai đều có điểm chung là phần ống nối dây dài hơn đáng kể so với cos SC thông thường.

Cos đồng dài khác cos SC ở điểm nào?

Nếu chỉ nhìn hình dạng tổng thể, SCL1 và SCL2 có thể khiến người dùng liên tưởng ngay đến cos SC. Cả hai đều có phần ống để đưa dây vào và phần bản đầu để bắt vít. Điểm khác biệt nổi bật nằm ở chiều dài phần ống nối dây. Cos đồng dài được thiết kế với phần ống dài hơn, tạo vùng tiếp nhận và ép dây dài hơn so với cos SC thông thường.

Ở phần đầu, SCL1 sử dụng một lỗ bắt vít còn SCL2 sử dụng hai lỗ. Vì vậy, nhóm cos đồng dài có thể đáp ứng các cấu hình đấu nối khác nhau mà vẫn giữ đặc điểm phần thân dài.

Vì sao phần ống của cos được thiết kế dài hơn?

Phần ống là khu vực tiếp nhận ruột dẫn trước khi ép. Khi thiết kế phần ống dài hơn, chiều dài vùng dây nằm bên trong cos cũng được tăng lên theo cấu trúc sản phẩm. Điều này tạo nên đặc trưng riêng của cos đồng dài so với các loại cos có phần ống ngắn hơn.

Tuy nhiên, chiều dài ống không nên được hiểu đơn giản là yếu tố quyết định duy nhất đến khả năng chịu dòng của một đầu cos. Khả năng làm việc của mối nối còn liên quan đến tiết diện dây, vật liệu, kích thước cos, chất lượng ép và các thông số kỹ thuật khác của sản phẩm.

Cos đồng dài được sử dụng ở đâu?

Cos đồng dài được sử dụng tại các vị trí cần đấu nối cáp đồng với thanh cái hoặc thiết bị điện, đặc biệt trong các hệ thống sử dụng dây dẫn có tiết diện lớn. Với phần ống dài, nhóm sản phẩm này phù hợp với những thiết kế mối nối yêu cầu cấu trúc vùng ép dài hơn so với loại cos thông thường.

Hai dạng SCL1 và SCL2 được lựa chọn theo cấu trúc điểm đấu nối. SCL1 dành cho cấu hình một lỗ, trong khi SCL2 dành cho cấu hình hai lỗ.

Cos đồng dài trong tủ điện và hệ thống phân phối điện

Trong tủ điện công nghiệp, đầu cos là điểm trung gian giữa dây cáp và thanh cái hoặc đầu cực thiết bị. Với những tuyến cáp đồng lớn, kích thước đầu cos cũng tăng theo tiết diện dây dẫn. Cos đồng dài SCL1 và SCL2 được sử dụng trong nhóm mối nối này, với phần thân dài và phần đầu bắt vít được thiết kế theo số lượng lỗ tương ứng.

Đặc biệt, dạng hai lỗ SCL2 tạo ra hai điểm cố định trên phần bản đầu, phù hợp với những cấu hình thanh cái hoặc đầu nối được thiết kế cho hai bu lông.

Chọn cos đồng dài theo tiết diện cáp

Cos đồng dài có nhiều kích thước khác nhau. Việc lựa chọn trước hết phải dựa trên tiết diện và cấu trúc ruột dẫn của cáp. Ngoài tiết diện, cần đối chiếu các thông số liên quan đến phần ống như kích thước bên trong, chiều dài ống và phương pháp ép. Ở phần đầu, đường kính lỗ, khoảng cách giữa hai lỗ đối với SCL2 và kích thước bản cos cũng cần phù hợp với điểm đấu nối.

Với những mã sản phẩm cụ thể, thông số kích thước cần được lấy theo catalogue hoặc bảng dữ liệu của nhà sản xuất. Không nên suy ra kích thước chi tiết chỉ từ tên SCL1 hoặc SCL2.

Cos SCL1 dùng một lỗ bắt vít

Ưu điểm dễ nhận biết của SCL1 nằm ở cấu hình một lỗ bắt vít. Đây là dạng phù hợp với các đầu cực hoặc thanh cái có một vị trí bắt bu lông dành cho đầu cáp. Khi lắp đặt, phần đầu cos được đặt vào vị trí tiếp xúc và cố định bằng bu lông tương ứng. Phần thân dài nằm phía ngoài điểm bắt vít và tiếp nhận dây dẫn bên trong ống cos.

Cos SCL2 dùng hai lỗ bắt vít

SCL2 có hai lỗ bắt vít trên phần bản đầu. Cấu trúc này tạo hai điểm cố định thay vì một điểm như SCL1. Để sử dụng đúng SCL2, vị trí đấu nối phải có cấu hình tương thích với hai lỗ. Khoảng cách giữa hai lỗ và kích thước bu lông là những thông số cần đối chiếu khi lựa chọn.

Ép cos đồng dài

Phần ống dài của SCL1 và SCL2 được thiết kế để ép ruột dẫn vào thân cos. Dụng cụ và khuôn ép phải tương thích với loại cos và kích thước dây tương ứng. Với các mã cos có kích thước lớn, quy trình ép có thể bao gồm nhiều vị trí ép trên phần thân. Số lần ép, vị trí ép và loại khuôn không nên tự suy đoán mà cần căn cứ vào hướng dẫn kỹ thuật của sản phẩm.

Sau khi ép, đầu cáp được đưa đến vị trí đấu nối và phần bản cos được cố định bằng bu lông. Chất lượng của cả vùng ép lẫn vùng tiếp xúc tại đầu cos đều ảnh hưởng đến độ ổn định của mối nối.

Cos đồng dài cho dây cáp tiết diện lớn

Hình ảnh sản phẩm cho thấy nhóm SCL1 có các kích thước lớn, trong đó có các mã dành cho dây dẫn tiết diện rất lớn. Điều này cho thấy dòng cos này hướng đến những mối nối cáp đồng công suất lớn thay vì dây điều khiển thông thường.

Với cáp tiết diện lớn, kích thước đầu cos, dụng cụ ép và kết cấu điểm đấu nối cần được đồng bộ. Đặc biệt, phần bản cos phải phù hợp với thanh cái hoặc đầu cực mà cáp được đấu vào.

Ứng dụng của cos đồng dài 1 lỗ và 2 lỗ

• Đấu nối cáp đồng tiết diện lớn vào thanh cái.
• Đấu nối cáp vào thiết bị điện có đầu cực dạng bắt bu lông.
• Sử dụng trong tủ điện công nghiệp.
• Đấu nối trong hệ thống phân phối điện.
• Sử dụng tại các điểm cần vùng ống ép dài hơn cos SC thông thường.
• Sử dụng SCL1 tại điểm đấu nối một lỗ.
• Sử dụng SCL2 tại điểm đấu nối hai lỗ tương ứng.

Cos đồng dài SCL1 và SCL2 tại ĐIỆN HẠ THẾ

Nhóm sản phẩm cos đồng dài gồm hai dòng chính là Đầu Cos Đồng Dài 1 Lỗ SCL1 và Đầu Cos Đồng Dài 2 Lỗ SCL2. Cả hai đều có hình dáng tương tự cos SC nhưng phần ống nối dây được kéo dài hơn đáng kể. SCL1 tập trung vào cấu hình một lỗ bắt vít, trong khi SCL2 có hai lỗ bắt vít. Các kích thước cụ thể cần được lựa chọn theo tiết diện cáp, cấu tạo ruột dẫn và kích thước điểm đấu nối.

Thông tin các sản phẩm cos đồng dài SCL1, SCL2 và các loại đầu cos điện công nghiệp có thể được tham khảo tại www.dienhathe.com.

FAQ về cos đồng dài

Cos đồng dài là gì?

Cos đồng dài là đầu cos bằng đồng có hình dáng tương tự cos SC nhưng phần ống nối dây được thiết kế dài hơn đáng kể, dùng để đấu nối dây hoặc cáp đồng với thiết bị, thanh cái và các điểm bắt bu lông.

SCL1 là cos gì?

SCL1 là cos đồng dài 1 lỗ, có một lỗ bắt vít trên phần bản đầu và phần ống nối dây dài.

SCL2 là cos gì?

SCL2 là cos đồng dài 2 lỗ, có hai lỗ bắt vít trên phần bản đầu và phần ống nối dây dài.

SCL1 và SCL2 khác nhau thế nào?

Khác biệt chính là số lượng lỗ bắt vít. SCL1 có một lỗ, còn SCL2 có hai lỗ. Cả hai đều có phần ống nối dây dài hơn cos SC thông thường.

Cos SCL có giống cos SC không?

Hình dáng cơ bản tương tự nhau nhưng không hoàn toàn giống. Điểm khác biệt nổi bật của dòng SCL là phần ống nối dây dài hơn đáng kể so với cos SC thông thường.

Cos đồng dài dùng cho dây gì?

Nhóm sản phẩm này được sử dụng cho dây và cáp đồng. Tiết diện dây phù hợp với từng mã SCL cần được đối chiếu theo thông số sản phẩm.
